Sebagai pembekal gelongsor udara granit, saya memahami kepentingan kritikal untuk mengukur prestasi komponen ketepatan ini dengan tepat. Slaid udara granit digunakan secara meluas dalam pelbagai aplikasi perindustrian, termasuk pembuatan semikonduktor, pemesinan ketepatan, dan pemeriksaan optik, di mana ketepatan dan kestabilan yang tinggi adalah yang terpenting. Dalam catatan blog ini, saya akan berkongsi beberapa kaedah dan pertimbangan utama untuk mengukur prestasi slaid udara granit.
1. Ketepatan Pergerakan
Salah satu petunjuk prestasi utama slaid udara granit ialah ketepatan pergerakannya. Ini termasuk kedua-dua ketepatan linear dan sudut.
Ketepatan Linear
Ketepatan linear merujuk kepada sejauh mana pergerakan sebenar slaid sepadan dengan laluan linear yang dikehendaki. Untuk mengukur ketepatan linear, kita boleh menggunakan interferometer laser. Peranti ini memancarkan pancaran laser yang memantulkan cermin yang dipasang pada bahagian gelongsor udara yang bergerak. Dengan menganalisis corak gangguan pancaran laser yang dipantulkan, kita boleh mengukur dengan tepat anjakan slaid. Pengukuran biasanya diambil pada berbilang titik di sepanjang laluan perjalanan slaid untuk memastikan ketepatan linear adalah konsisten sepanjang. Sebagai contoh, dalam proses pembuatan semikonduktor berketepatan tinggi, ketepatan linear slaid udara granit mungkin perlu berada dalam beberapa mikrometer dalam jarak perjalanan beberapa ratus milimeter.
Ketepatan Sudut
Ketepatan sudut adalah penting apabila slaid perlu bergerak dalam garis lurus tanpa sebarang sisihan putaran. Autocollimator boleh digunakan untuk mengukur ketepatan sudut. Autocollimator memancarkan pancaran cahaya ke cermin kecil pada slaid. Sebarang pergerakan sudut slaid akan menyebabkan sisihan dalam pancaran pantulan, yang boleh diukur oleh autocollimator. Pengukuran ini membantu untuk memastikan bahawa slaid bergerak dalam garisan yang benar-benar lurus dan tidak condong atau berputar semasa operasi.
2. Kebolehulangan
Kebolehulangan ialah satu lagi metrik prestasi penting. Ia merujuk kepada keupayaan gelongsor udara untuk kembali ke kedudukan yang sama berulang kali dengan tahap ketepatan yang tinggi. Untuk mengukur kebolehulangan, slaid dialihkan ke kedudukan tertentu beberapa kali (biasanya sekurang-kurangnya 10 kali). Kedudukan slaid diukur setiap kali menggunakan alat pengukur ketepatan tinggi seperti pengekod linear. Perbezaan antara kedudukan yang diukur kemudian dikira. Variasi yang rendah dalam ukuran ini menunjukkan kebolehulangan yang tinggi. Sebagai contoh, dalam sistem pemeriksaan optik automatik, slaid udara granit perlu mempunyai kebolehulangan yang sangat baik untuk memastikan bahawa pemeriksaan dijalankan di lokasi yang sama pada setiap bahan kerja.
3. Kapasiti Beban dan Kekakuan
Kapasiti Muatan
Kapasiti beban slaid udara granit ialah berat maksimum yang boleh disokongnya tanpa penurunan prestasi yang ketara. Untuk menentukan kapasiti beban, satu siri ujian dijalankan dengan meningkatkan beban secara beransur-ansur pada slaid sambil memantau ketepatan dan kestabilan gerakannya. Beban khusus - peralatan ujian digunakan untuk mengenakan beban secara sama rata pada slaid. Jika slaid mula menunjukkan tanda-tanda ketepatan yang berkurangan atau peningkatan getaran di bawah beban tertentu, beban itu dianggap hampir dengan kapasiti maksimumnya. Sebagai contoh, dalam aplikasi pemesinan ketepatan tugas berat, slaid udara granit mesti dapat menyokong berat alat pemotong dan bahan kerja tanpa menjejaskan prestasinya.
Kekakuan
Kekakuan adalah berkaitan dengan berapa banyak slaid membelok di bawah beban tertentu. Slaid yang lebih keras akan mempunyai kurang pesongan, yang penting untuk mengekalkan ketepatan yang tinggi. Kekakuan boleh diukur dengan menggunakan daya yang diketahui pada gelongsor dan mengukur anjakan yang terhasil. Slaid berkekakuan tinggi adalah wajar dalam aplikasi yang terdapat daya dinamik yang bertindak pada slaid, seperti dalam operasi pemesinan berkelajuan tinggi.
4. Kerataan dan Kekasaran Permukaan
Kerataan Permukaan
Kerataan permukaan granit slaid udara adalah penting untuk pergerakan yang licin dan tepat. Alat pengukur kerataan, seperti mesin pengukur koordinat (CMM), boleh digunakan untuk mengukur kerataan permukaan granit. CMM menggunakan probe untuk menyentuh berbilang titik pada permukaan slaid, dan kemudian perisian menganalisis data untuk mengira sisihan kerataan. Dalam aplikasi di mana slaid perlu menyokong komponen halus, seperti dalam pembuatan elektronik mikro, tahap kerataan permukaan yang tinggi diperlukan.
Kekasaran Permukaan
Kekasaran permukaan menjejaskan geseran antara gelongsor dan galas udara. Profilometer boleh digunakan untuk mengukur kekasaran permukaan granit. Profilometer mengukur puncak mikroskopik dan lembah di permukaan. Permukaan licin dengan kekasaran yang rendah lebih disukai untuk prestasi galas udara yang lebih baik dan pengurangan haus.
5. Prestasi Galas Udara
Galas udara adalah komponen utama yang membolehkan pergerakan lancar dan tanpa geseran slaid udara granit.
Tekanan dan Aliran Udara
Tekanan dan aliran udara yang betul adalah penting untuk operasi galas udara yang betul. Penderia tekanan udara dan meter aliran boleh digunakan untuk mengukur parameter ini. Tekanan udara hendaklah dikekalkan dalam julat tertentu untuk memastikan gelongsor terapung dengan lancar di atas kusyen udara. Jika tekanan udara terlalu rendah, gelongsor boleh bersentuhan dengan permukaan, menyebabkan geseran dan haus. Jika tekanan udara terlalu tinggi, ia boleh menyebabkan ketidakstabilan.
Kelegaan Galas Udara
Kelegaan antara slaid dan permukaan galas udara juga merupakan faktor penting. Kelegaan ini boleh diukur menggunakan sensor anjakan bukan sentuhan. Kelegaan galas udara yang konsisten dan sesuai diperlukan untuk prestasi optimum dan kebolehpercayaan jangka panjang.
Mengapa Pilih Slaid Udara Granit Kami?
Syarikat kami menawarkan slaid udara granit berkualiti tinggi yang direka dan dihasilkan untuk memenuhi standard prestasi yang paling ketat. Kami menggunakan teknik pembuatan termaju dan bahan granit gred tinggi untuk memastikan prestasi terbaik. Slaid udara granit kami sesuai untuk pelbagai aplikasi perindustrian dan boleh disesuaikan untuk memenuhi keperluan pelanggan tertentu.

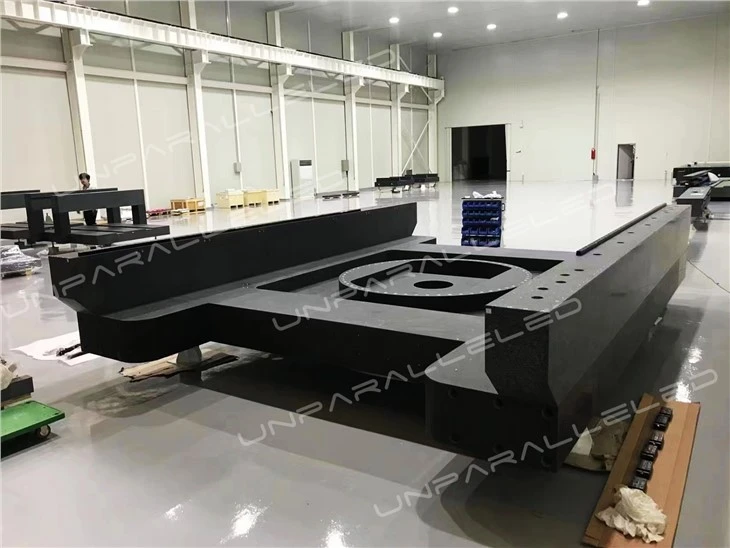

Jika anda sedang mencariKomponen Ketepatan Perindustrian,Komponen Struktur Granit, atauPangkalan Granit Pemeriksaan Penglihatan, produk kami adalah pilihan yang ideal.
Kami menjemput anda untuk menghubungi kami untuk mendapatkan maklumat lanjut dan membincangkan keperluan khusus anda. Pasukan pakar kami bersedia untuk memberikan anda penyelesaian dan sokongan terbaik untuk aplikasi perindustrian anda. Sama ada anda berada dalam industri semikonduktor, pemesinan ketepatan atau pemeriksaan optik, slaid udara granit kami boleh membantu anda mencapai ketepatan dan produktiviti yang lebih tinggi.
Rujukan
- "Kejuruteraan Ketepatan: Prinsip dan Amalan" oleh Bryan, JB
- "Buku Panduan Metrologi dan Kejuruteraan Ketepatan" oleh Elbestawi, MA dan Kapoor, SG
- "Air Bearings: Design and Application" oleh Hargreaves, D.
